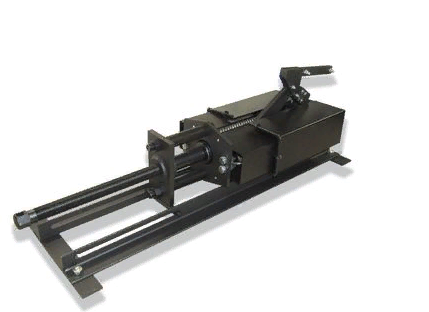

Устройство механического прокола кабеля УМПК предназначено для обеспечения условий электрической безопасности при работе с высоковольтными (до 35 кВ) кабелями. С помощью УМПК осуществляют закорачивание жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметром до 65мм. Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.
Технические характеристики устройства УМПК:
| Параметр | Значения |
| Накопитель механической энергии – пружины суммарной энергоемкостью | от 500 Дж |
| С минимальной безотказной наработкой | не менее 1000 циклов (ГОСТ 13764-86) |
| Диаметр пробиваемого кабеля, мм | до 65 |
| Габаритные размеры, мм - в заряженном состоянии - в разряженном состоянии |
760x254x230 563x254x230 |
| Масса УМПК, закрепляемого на кабеле, кг | 14 |
| Масса полного комплекта УМПК, кг | 50 |
Сравнительная таблица технических характеристик устройств прокола кабеля
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-10 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 | 700-800; 2720 |
2720 | 2720 | 2720 |
| Тип управления | ДУ ручное |
ДУ ручное |
ДУ электронное и ручное |
ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм | в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230 |
410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
Предложение не является публичной офертой. Сведения о характеристиках, комплекте поставки и внешнем виде могут отличаться от представленных на сайте. Актуальную информацию уточняйте у менеджера при оформлении заказа.
Комплектность
|
№ |
Наименование |
Количество |
|
1. |
Приспособление механического прокола |
1 |
|
2. |
Домкрат |
1 |
|
3. |
Стапель |
1 |
|
4. |
Штырь заземления с гальванической связью |
1 |
|
5. |
Провод заземления |
1 |
|
6. |
Ящик |
1 |
|
7. |
Ключ гаечный S-13 |
1 |
|
8. |
Ключ гаечный S-24 |
|
|
9. |
Указатель высокого напряжения УВН80 |
1 |
|
10. |
Комплект запасных частей: - пробойник |
1 |
|
11. |
Паспорт |
1 |
|
12. |
Экстрактор* |
1 |
* - поставляется по отдельной заявке
